Belimo NM230A - servomoteur de registre

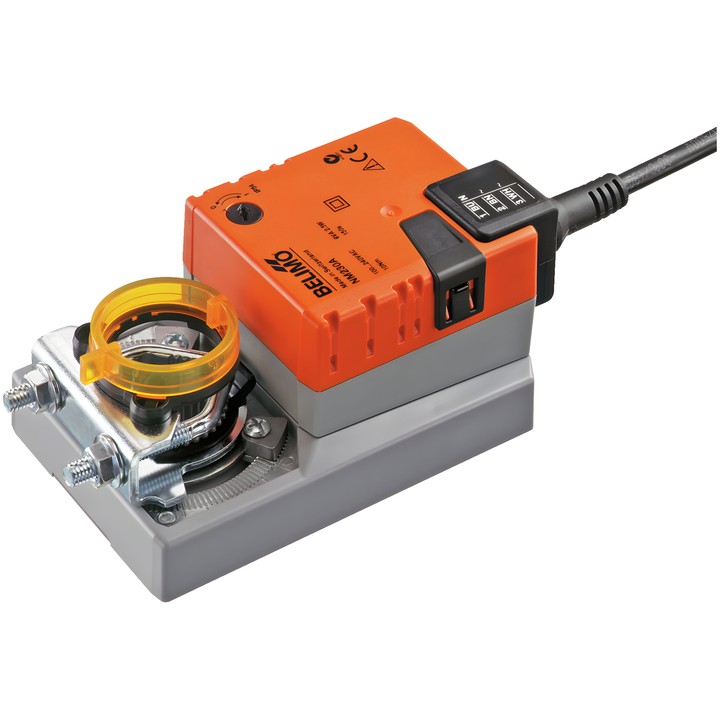

Servomoteur de registre Belimo NM230A

Servomoteur destiné au réglage des registres d’air dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il est prévu pour des registres d’une surface allant jusqu’à environ 2 m².

Caractéristiques et paramètres principaux

• Couple moteur : 10 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation maximal : 95°.
• Le sens de déplacement se sélectionne avec le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; l’angle de rotation se règle à l’aide de butées mécaniques des deux côtés.
• Raccordement mécanique : collier universel 8...26.7 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 0.6 W ; puissance pour le dimensionnement des câbles : 5.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Aucun interrupteur de fin de course n’est nécessaire.
