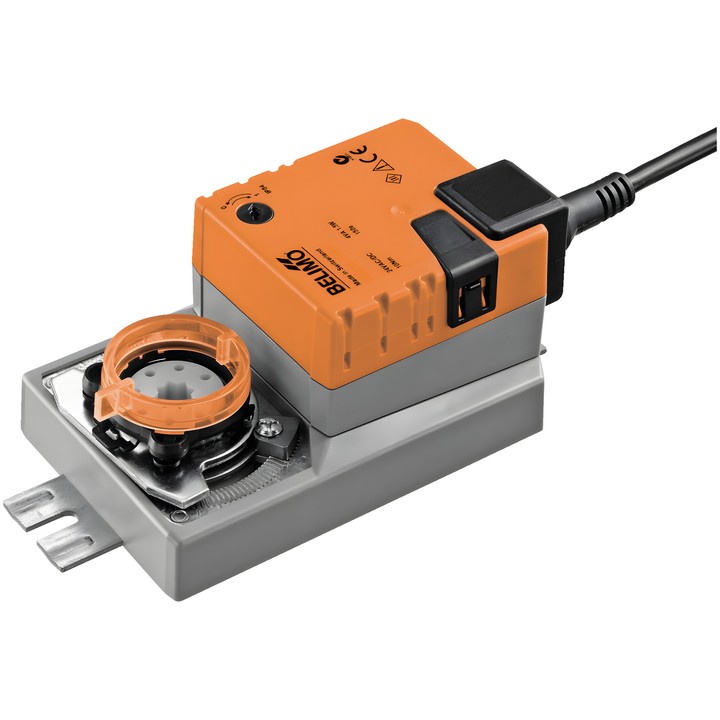

Belimo NM24A-F – servomoteur de clapet

Servomoteur destiné au réglage des clapets dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à env. 2 m².

Caractéristiques et paramètres principaux

• Couple : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : tout-ou-rien 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°, avec des butées mécaniques réglables des deux côtés.
• Le sens de déplacement est sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique amovible.
• Raccordement mécanique : liaison par forme 8x8 mm.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Puissance absorbée : 1.5 W en mouvement et 0.2 W à l’arrêt ; valeur pour le dimensionnement des câbles : 3.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
