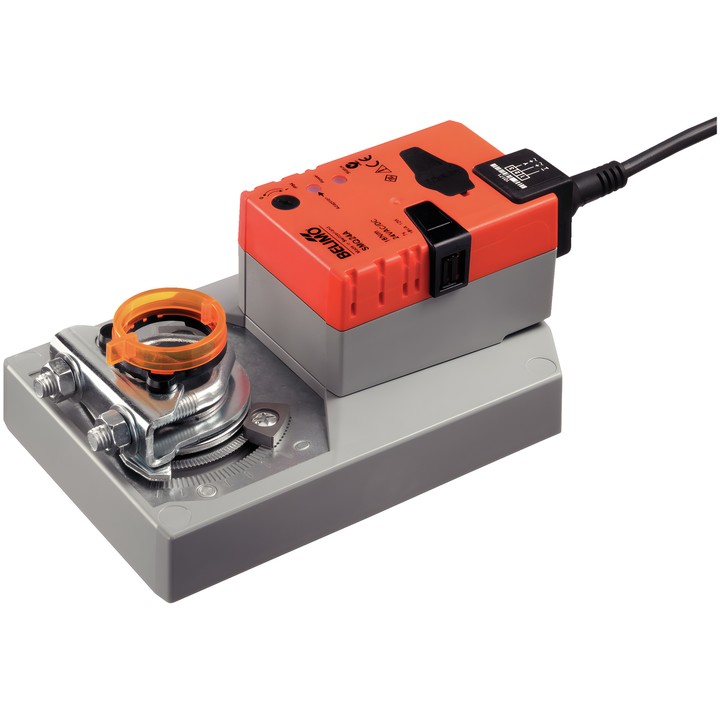

Belimo SMQ24A-MF - servomoteur de registre à course rapide

Belimo SMQ24A-MF – servomoteur pour registres

Servomoteur configurable destiné à la régulation des registres d’air dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il est conçu pour des registres d’une surface allant jusqu’à env. 3.2 m².

Caractéristiques et paramètres principaux

• Couple moteur : 16 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante : plage de fonctionnement Y 2...10 V ; signal de retour U 2...10 V. Les deux plages sont configurables.
• Temps de course du moteur : 7 s / 90° ; plage réglable : 7...35 s.
• Angle de rotation : max. 95°, avec butées mécaniques réglables ; angle de rotation minimal admissible : 30°.
• Sens de déplacement sélectionnable par commutateur 0/1. Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Étrier de montage universel réversible pour arbres de 12...26.7 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Puissance absorbée en fonctionnement : 15 W ; en position de repos : 2 W ; puissance de dimensionnement : 26 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Les paramètres de l’appareil peuvent être modifiés avec Belimo Assistant 2 ou ZTH EU. L’adaptation de la plage s’effectue lors de la première mise sous tension ; elle peut également être lancée à l’aide du bouton-poussoir.
