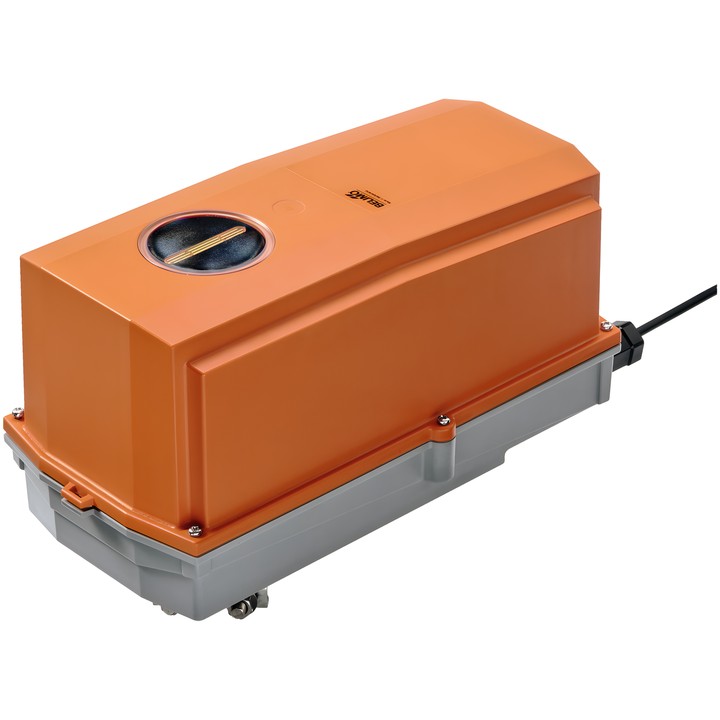

Belimo GK24G-SR - servomoteur rotatif pour registres

Belimo GK24G-SR – servomoteur rotatif avec fonction de sécurité

Servomoteur destiné au réglage des registres dans les installations techniques des bâtiments. Le boîtier IP66/67 convient également aux applications extérieures. En cas d’interruption de l’alimentation, l’énergie stockée dans les condensateurs amène le registre à la position de sécurité prédéfinie.

Caractéristiques et spécifications principales

• Couple moteur : 40 Nm ; taille du registre : jusqu’à env. 8 m².
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : 35 s / 90°.
• Position de sécurité réglable de 0...100% par incréments de 10% ; temps de maintien (PF) : 2 s.
• Angle de rotation maximal : 95°, avec possibilité de limitation par des butées mécaniques des deux côtés.
• Sens de déplacement du moteur sélectionnable par commutateur 0/1 ; réglage manuel par bouton situé sous le capot de protection.
• Raccordement mécanique : collier d’arbre universel 14...26.7 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm² (sans halogène).
• Puissance absorbée en fonctionnement : 11 W ; au repos : 3 W ; puissance de dimensionnement pour le choix des câbles : 21 VA.
• Indice de protection IEC/EN : IP66/67 ; température ambiante : -30...50°C [-22...122°F].
