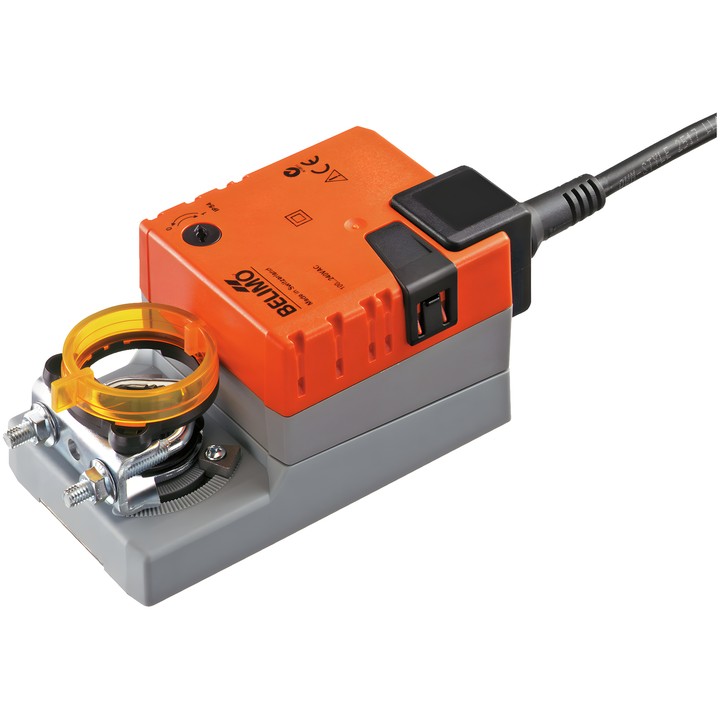

Belimo TMC230A - servomoteur de clapet

Servomoteur de clapet Belimo TMC230A

Servomoteur destiné au réglage des clapets d’air dans les installations techniques des bâtiments. La documentation indique une surface de clapet jusqu’à environ 0.4 m². Le montage sur l’axe s’effectue à l’aide d’un collier universel.

Caractéristiques et paramètres principaux

• Couple du moteur : 2 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points.
• Temps de course du moteur : 35 s / 90°.
• Angle de rotation : max. 95°, avec limiteurs mécaniques réglables des deux côtés.
• Le sens de déplacement se sélectionne avec le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : collier d’axe universel 6...20 mm.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Puissance absorbée en mouvement : 2 W ; à l’arrêt : 0.5 W ; puissance de dimensionnement pour le choix du câble : 4 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].
