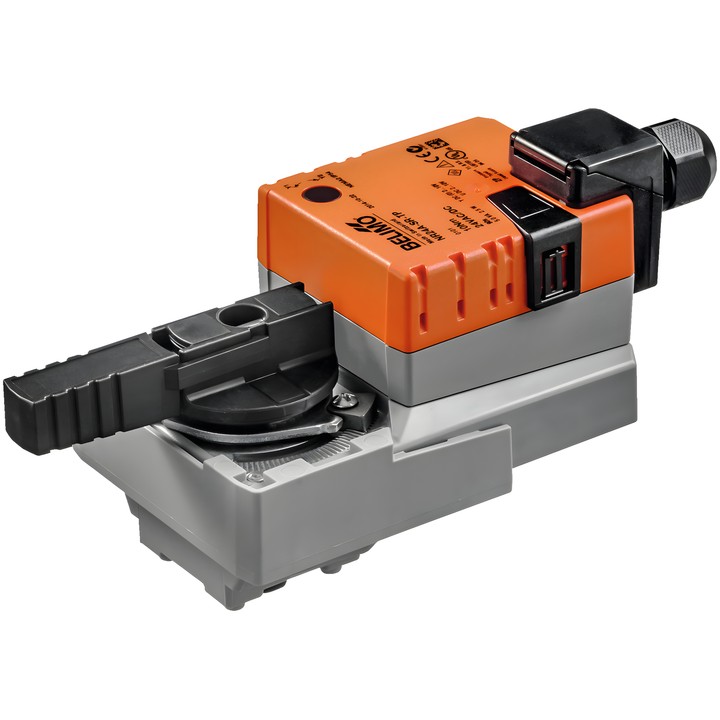

Belimo NR24A-SR-TP - servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur rotatif Belimo NR24A-SR-TP

Le NR24A-SR-TP est un servomoteur rotatif modulant pour vannes à boisseau sphérique. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U sert à indiquer électriquement la position de la vanne.

Caractéristiques et paramètres principaux

• Couple du moteur : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Durée de course du moteur : 90 s / 90°.
• Consommation électrique en fonctionnement : 2.5 W ; à l’arrêt : 0.4 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position et angle de rotation réglable avec butées mécaniques.

Le servomoteur se monte directement sur la vanne à boisseau sphérique à l’aide d’une seule vis centrale. Il est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course.
