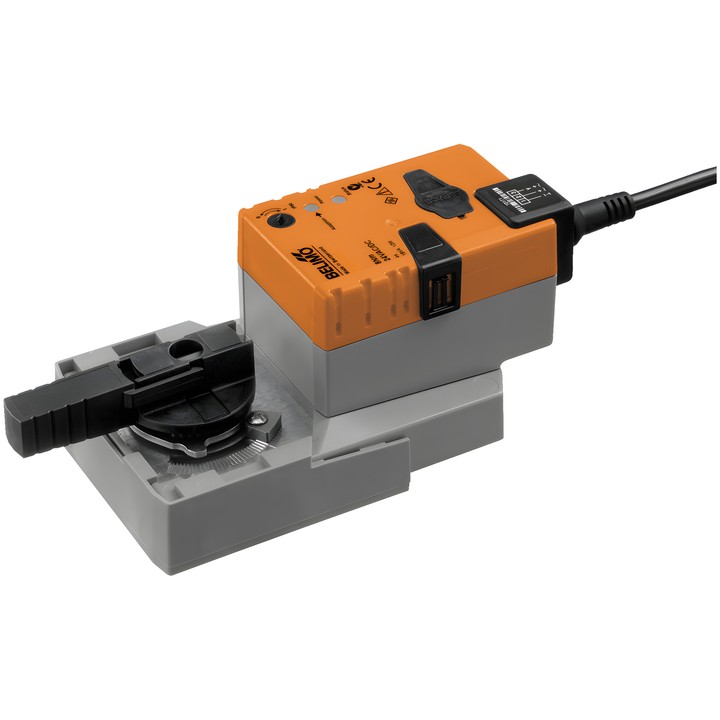

Belimo NRQ24A-SR - servomoteur rotatif pour vannes à boisseau sphérique

Belimo NRQ24A-SR

Servomoteur rotatif modulant pour vannes à boisseau sphérique. Le signal de commande Y définit la position du servomoteur, tandis que le signal de retour U permet la lecture électrique de la position.

Caractéristiques principales et données techniques

• Couple: 8 Nm.
• Tension assignée: AC/DC 24 V; fréquence: 50/60 Hz.
• Plage de fonctionnement Y: 2...10 V; signal de retour de position U: 2...10 V.
• Temps de course du moteur: 9 s / 90°.
• Puissance absorbée en fonctionnement: 13 W; au repos: 2 W; pour le dimensionnement des câbles: 23 VA.
• Raccordement de l’alimentation et de la commande: câble 1 m, 4x 0.75 mm².
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage; indicateur mécanique de position.
• Angle de rotation réglable avec butées mécaniques; adaptation de la plage de réglage manuelle, automatique lors de la première mise sous tension.
• Indice de protection IEC/EN: IP54; classe de protection IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Température ambiante: -30...40°C.
