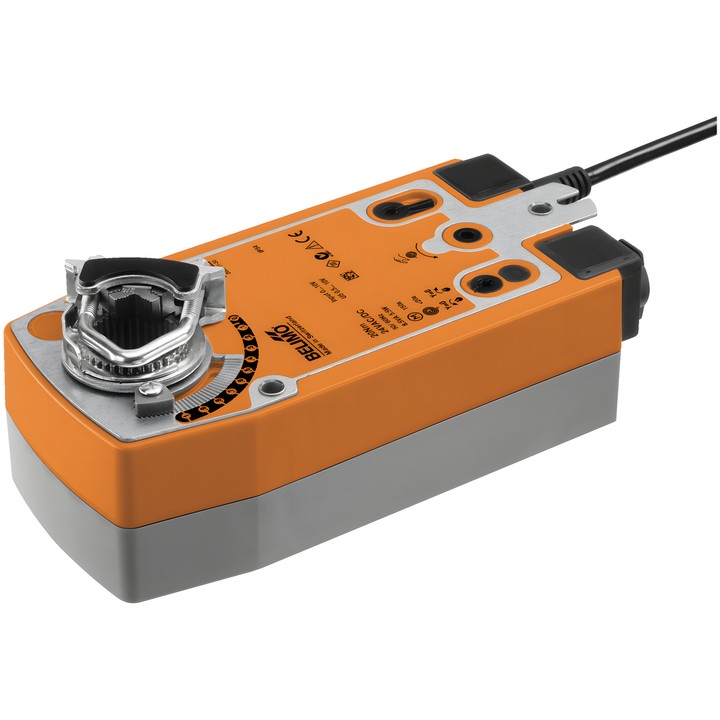

Belimo SF24A-MF - servomoteur rotatif pour registres avec fonction de sécurité

Belimo SF24A-MF – servomoteur pour registres

Le servomoteur rotatif configurable avec fonction de sécurité est conçu pour le positionnement de registres dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il convient aux registres d’air d’une surface pouvant atteindre environ 4 m². En fonctionnement, le moteur positionne le registre en fonction du signal de commande et tend le ressort ; en cas d’interruption de l’alimentation, le ressort le déplace en position de sécurité.

Caractéristiques et spécifications principales

• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
• Plage de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Durée de course du moteur : 150 s / 90° ; durée de course du moteur réglable : 70...220 s.
• Durée de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation maximal : 95° ; réglage de l’angle au moyen de butées mécaniques.
• Collier universel pour arbre de 10...25.4 mm ; réglage manuel avec manivelle et interrupteur de blocage.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Consommation en mouvement : 8.5 W ; en position de repos : 3.5 W ; puissance de dimensionnement des câbles : 11 VA.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Le sens de déplacement du moteur se sélectionne avec l’interrupteur L/R, tandis que le sens d’action de la fonction de sécurité est déterminé par le mode de montage L/R. Les paramètres individuels peuvent être configurés avec Belimo Assistant 2 ou ZTH EU.
