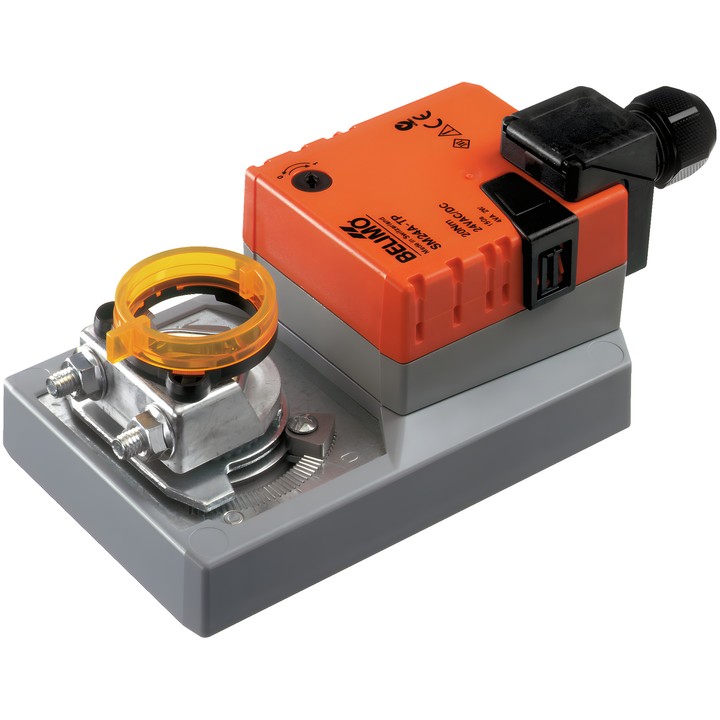

Belimo SM24A-TP - servomoteur de registre

Belimo SM24A-TP – servomoteur de registre

Servomoteur destiné au positionnement de registres dans des installations fixes de chauffage, ventilation et climatisation. La documentation indique une taille de registre jusqu’à env. 4 m².

Caractéristiques et spécifications principales

• Couple : 20 Nm ; tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Tout ou Rien, 3 points ; temps de course du moteur : 150 s / 90°.
• Le sens de rotation est sélectionné par le commutateur 0 (rotation à gauche) / 1 (rotation à droite).
• Angle de rotation : max. 95° ; peut être limité des deux côtés au moyen de butées mécaniques réglables.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique enfichable.
• Raccordement mécanique : bride de montage universelle réversible 10...20 mm.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 3 conducteurs).
• Consommation pendant le mouvement : 2 W ; à l’arrêt : 0.2 W ; puissance de dimensionnement des câbles : 4 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
