Belimo SMQ24A - servomoteur de clapet

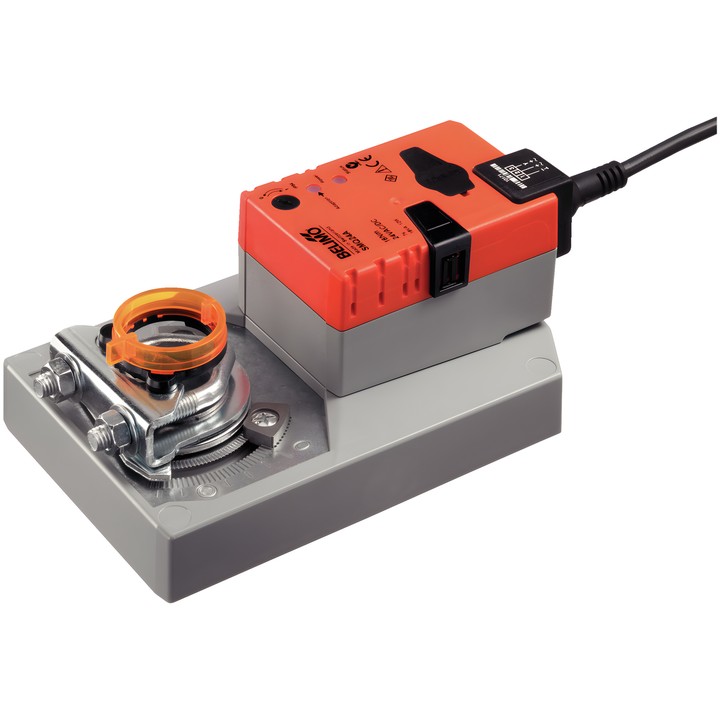

Servomoteur de clapet Belimo SMQ24A

Le modèle SMQ24A sert au positionnement des clapets dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des clapets d’air d’une surface allant jusqu’à environ 3.2 m². La commande Fermé/Ouvert ne convient pas à une commande 3 points.

Caractéristiques et spécifications principales

• Couple : 16 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Temps de course du moteur : 7 s / 90° ; angle de rotation : max. 95°, avec des butées mécaniques réglables des deux côtés. Angle de rotation minimal autorisé : 30°.
• Sens de déplacement sélectionnable par commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique à enficher.
• Collier de montage universel réversible 12...26.7 mm ; câble de raccordement 1 m, 3x 0.75 mm².
• Puissance absorbée en mouvement : 15 W ; à l’arrêt : 2 W ; puissance de dimensionnement des câbles : 26 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course. Une adaptation est nécessaire après la mise en service et après chaque modification de l’angle de rotation.
