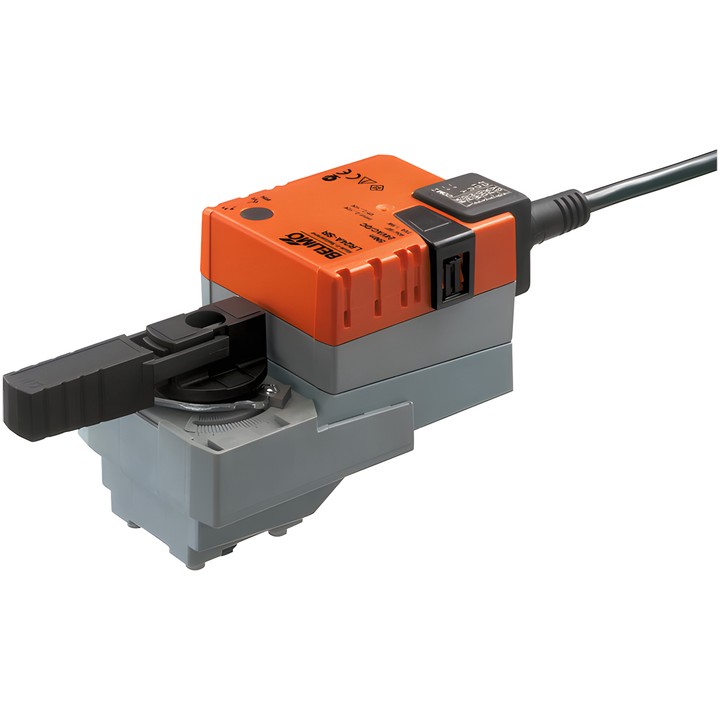

Belimo LR24A-SZ - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR24A-SZ – servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur modulant conçu pour les vannes à boisseau sphérique. Le signal de commande Y détermine la position de la vanne, tandis que la tension de mesure U permet l’indication électrique de la position de 0...100% et peut servir de signal de commande pour d’autres servomoteurs.

Caractéristiques et paramètres principaux

• Couple : 5 Nm ; tension nominale : AC/DC 24 V.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Temps de course : 90 s / 90°.
• Puissance absorbée : 1.5 W en fonctionnement et 0.4 W en position de repos ; puissance de dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; angle de rotation réglable avec butées mécaniques de fin de course.
• Montage direct sur la vanne à boisseau sphérique au moyen d’une vis centrale ; orientation de montage sélectionnable par incréments de 90°.
• Indice de protection IEC/EN : IP54 ; température ambiante : -30...50°C.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’une butée de fin de course est atteinte. L’appareil est destiné aux installations fixes de chauffage, de ventilation et de climatisation.
