Belimo EM-ECQ-10F - collecteur Energy Manifold à 10 zones

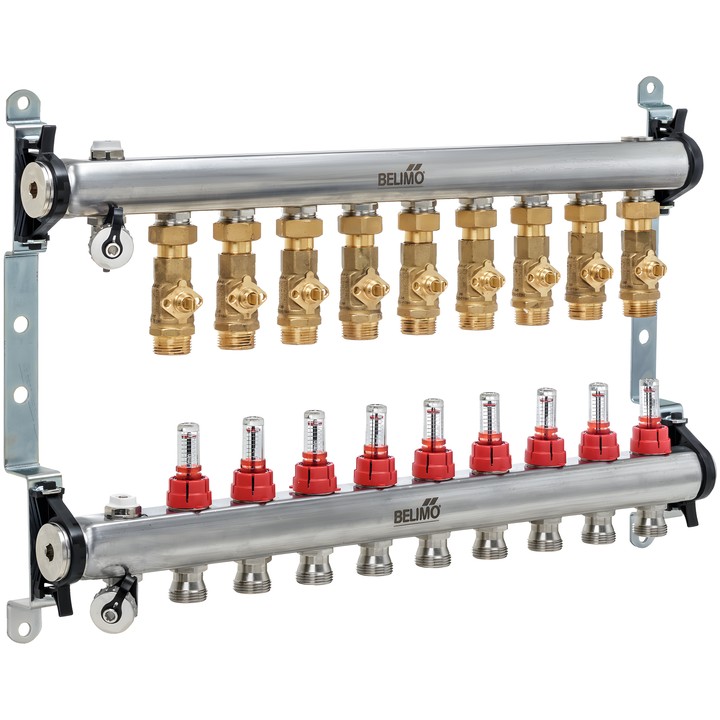

Collecteur Belimo Energy Manifold EM-ECQ-10F

Le modèle EM-ECQ-10F comporte 10 zones et est destiné aux installations hydrauliques fermées. Le débit peut être réglé à l’aide d’un limiteur de débit. Sa conception permet un montage de l’actionneur par encliquetage.

Caractéristiques et spécifications principales

• Nombre de zones : 10.
• Plage de réglage du débit : 0...5 l/min.
• Pression de service : 6 bar.
• Fluide : eau, eau additionnée de 50 % vol. maximum de glycol.
• Température du fluide : 2...70°C [36...158°F].
• Collecteur : acier inoxydable ; corps de la vanne : laiton.
• Étanchéité : classe A (EN 12266-1), étanchéité vérifiée par essai aux bulles d’air.
• Position de montage autorisée de la vanne : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit.
• Longueurs indiquées dans le tableau des dimensions pour EM-ECQ-10F : L 611 mm, L1 586 mm.

La vanne à boisseau sphérique est actionnée par un servomoteur rotatif. La documentation indique une commande par signal tout ou rien, modulant ou 3 points, selon le servomoteur. Les exigences relatives à la qualité de l’eau sont définies par VDI 2035.
