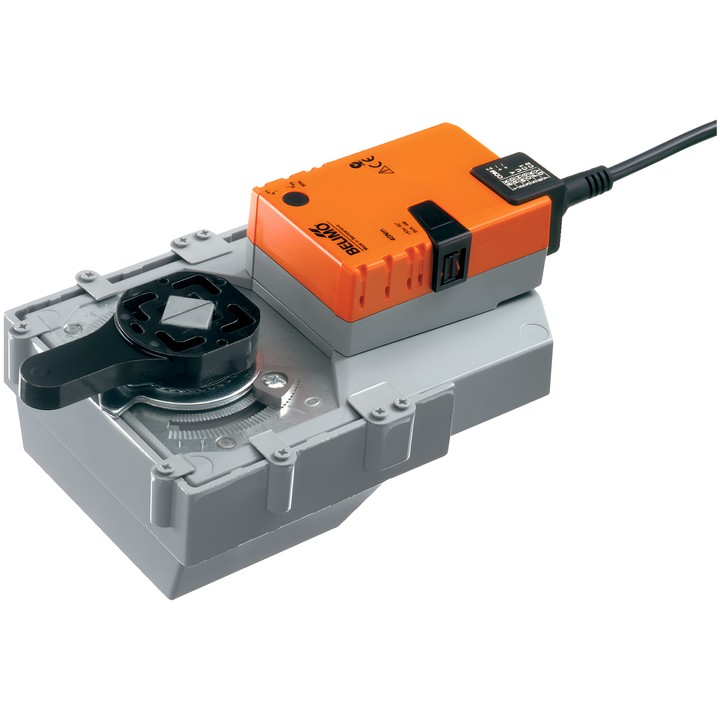

Belimo GR230A-5 - servomoteur rotatif pour vannes

Servomoteur rotatif Belimo GR230A-5

Modèle conçu pour les vannes rotatives et les clapets. Permet un montage direct avec une bride F05 ; l’orientation par rapport à la vanne peut être choisie par incréments de 90°.

Caractéristiques et spécifications principales

• Couple : 40 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé ; temps de course : 150 s / 90°.
• Puissance absorbée en mouvement : 5 W ; au repos : 2 W ; pour le dimensionnement des câbles : 9 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage.
• Réglage de l’angle de rotation par butées mécaniques ; indicateur mécanique de position intégré.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. Le fonctionnement en parallèle est possible en tenant compte des données de charge.
