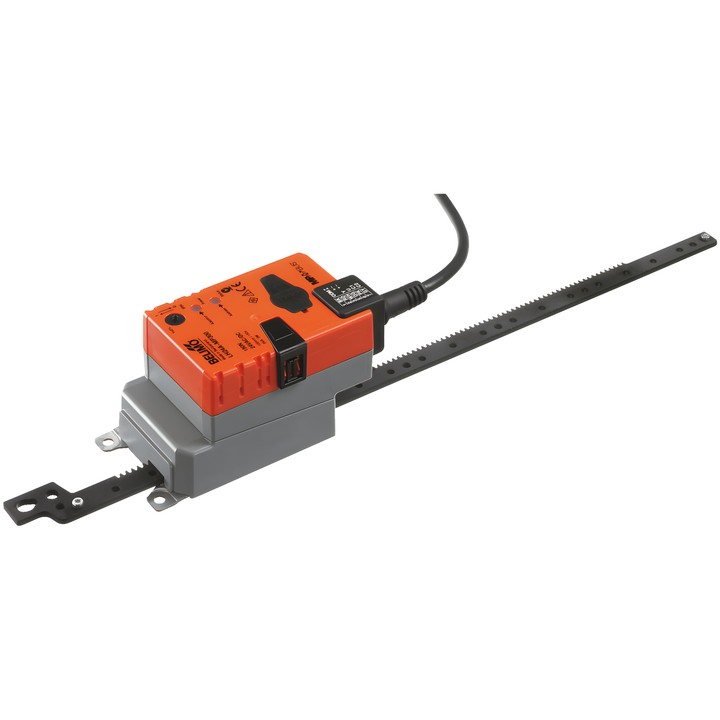

Belimo LH24A-MP300 - attuatore lineare

Belimo LH24A-MP300 - attuatore lineare

Belimo
754,08 zł
Tasse incluse
613,07 zł tax excluded

Attuatore lineare comunicante Belimo LH24A-MP300 per la regolazione di serrande e valvole a saracinesca negli impianti tecnici degli edifici. Forza 150 N, alimentazione AC/DC 24 V e comunicazione MP-Bus.

Corsa max. 300 mm, regolabile a incrementi di 20 mm, tempo di corsa 150 s / 100 mm e grado di protezione IP54.

Consegna in circa 14 giorni
Condividi

Belimo LH24A-MP300 – attuatore lineare

Attuatore per la regolazione di serrande e valvole a saracinesca negli impianti fissi di riscaldamento, ventilazione e climatizzazione. Supporta il controllo analogico e la comunicazione MP-Bus. Può convertire il segnale di un sensore collegato per la trasmissione tramite MP-Bus.

Caratteristiche e specifiche principali

  • Forza di azionamento: 150 N; dimensione della serranda aria: fino a circa 1 m².
  • Tensione nominale: AC/DC 24 V; frequenza: 50/60 Hz.
  • Controllo modulante; campo operativo Y: 2...10 V, segnale di retroazione U: 2...10 V; comunicazione MP-Bus.
  • Corsa: max. 300 mm, regolabile a incrementi di 20 mm; la corsa può essere limitata da arresti meccanici su entrambi i lati.
  • Tempo di corsa del motore: 150 s / 100 mm; tempo di corsa regolabile: 70...270 s / 100 mm.
  • Potenza assorbita durante il funzionamento: 2.5 W; in posizione di riposo: 1.3 W; per il dimensionamento dei cavi: 5 VA.
  • Direzione del movimento selezionabile tramite interruttore; regolazione manuale tramite pulsante con possibilità di blocco.
  • Collegamento di alimentazione e controllo: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Riferimento
    LH24A-MP300
  • ean13
    7630498112096

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    2.5 W
  • Potenza assorbita (mantenimento)
    1.3 W
  • Potenza nominale
    5 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Forza
    150 N
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Corsa
    300 mm
  • Tempo di corsa (motore)
    150 s / 100 mm
  • Tempo di funzionamento variabile del motore
    70...270 s / 100 mm
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Direzione di movimento - motore
    Selezionabile tramite interruttore

Techniczna karta katalogowa

Scarica (1.5MB)

Instrukcja montażu

Scarica (343.85KB)

Techniczna karta katalogowa – LH24A-MP300

Scarica (1.5MB)

EU Declaration of Conformity – LH24A-MP300

Scarica (32.8KB)

Environmental Declaration – LH..300..

Scarica (71.86KB)
