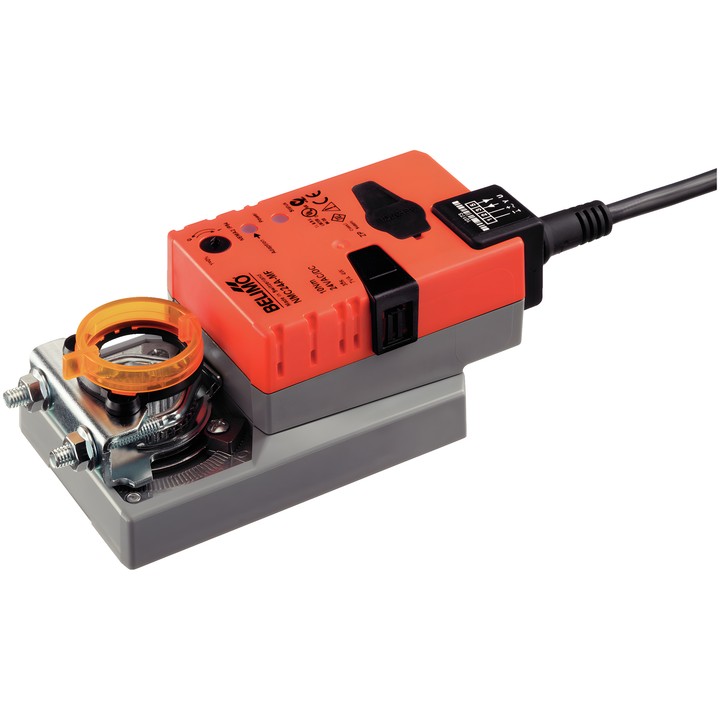

Belimo NMC24A-MP - siłownik do przepustnic

Belimo NMC24A-MP - siłownik do przepustnic

Belimo
921,49 zł
Brutto
749,18 zł netto

Komunikacyjny siłownik do przepustnic o momencie obrotowym 10 Nm, zasilaniu AC/DC 24 V i komunikacji MP-Bus. Czas ruchu silnika wynosi 35 s / 90°.

Obsługuje sterowanie analogowe 2...10 V oraz przekazywanie sygnału z podłączonego czujnika przez MP-Bus. Wyposażony w uniwersalny zacisk wału 8...26.7 mm i przestawianie ręczne przyciskiem.

Dostawa ok. 14 dni
Udostępnij

Belimo NMC24A-MP – siłownik do przepustnic

Komunikacyjny siłownik przeznaczony do ustawiania przepustnic w instalacjach technicznych budynków. Może pracować z analogowym sygnałem sterującym Y lub odbierać cyfrowy sygnał sterujący przez MP-Bus. Umożliwia podłączenie czujnika pasywnego, aktywnego albo styku przełączającego i przekazanie jego sygnału do systemu nadrzędnego przez MP-Bus.

Najważniejsze cechy i parametry

  • Moment obrotowy: 10 Nm; wielkość przepustnicy: do ok. 2 m².
  • Zasilanie: AC/DC 24 V, 50/60 Hz; pobór mocy: 4 W podczas pracy i 1.5 W w stanie spoczynku.
  • Sterowanie modulacyjne i komunikacja MP-Bus; zakres roboczy Y: 2...10 V, sygnał zwrotny położenia U: 2...10 V.
  • Czas ruchu silnika: 35 s / 90°; nastawny czas ruchu: 20...75 s.
  • Kąt obrotu: maks. 95°, z możliwością ograniczenia po obu stronach mechanicznymi ogranicznikami.
  • Kierunek ruchu wybierany przełącznikiem 0/1; przestawianie ręczne przyciskiem z możliwością blokady.
  • Mocowanie na wale: zacisk uniwersalny 8...26.7 mm; przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
  • Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Marka
    Belimo
  • Indeks
    NMC24A-MP
  • EAN13
    7630498113253

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    4 W
  • Pobór mocy (podtrzymanie)
    1.5 W
  • Moc znamionowa
    7 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 4x 0.75 mm²
  • Rodzaj sterowania
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    35 s / 90°
  • Zmienna czasu pracy silnika
    20...75 s
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Moment obrotowy
    10 Nm
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem 0/1
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Zacisk uniwersalny 8...26.7 mm

Techniczna karta katalogowa

Pliki do pobrania (1.97MB)

Instrukcja montażu

Pliki do pobrania (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Pliki do pobrania (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Pliki do pobrania (32.77KB)

Environmental Declaration – NM..

Pliki do pobrania (72.38KB)
