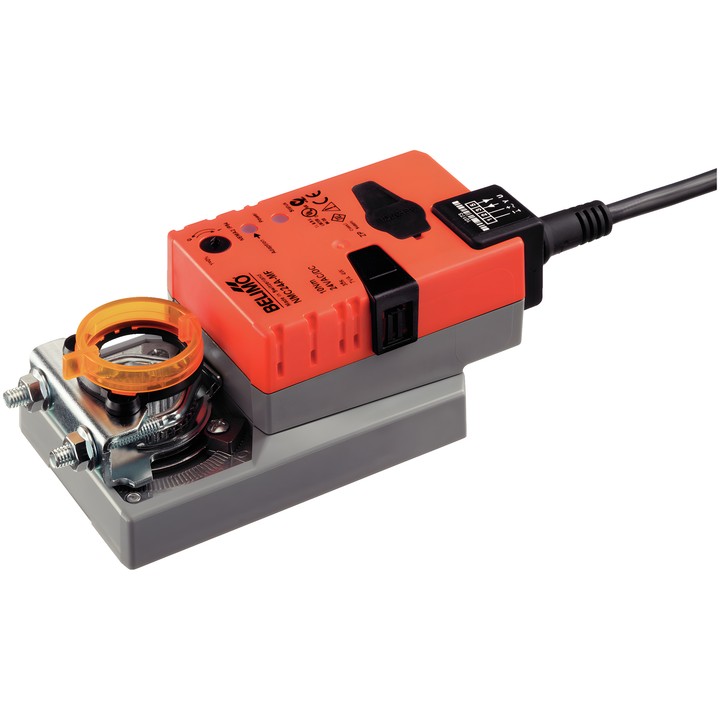

Belimo NMC24A-MP - servopohon klapky

Belimo NMC24A-MP - servopohon klapky

Belimo
921,49 zł
S DPH
749,18 zł bez daně

Komunikační servopohon klapky s točivým momentem 10 Nm, napájením AC/DC 24 V a komunikací MP-Bus. Doba chodu motoru je 35 s / 90°.

Podporuje analogové řízení 2...10 V a přenos signálu z připojeného snímače přes MP-Bus. Je vybaven univerzální svorkou pro hřídel 8...26.7 mm a ručním přestavením tlačítkem.

Dodání přibližně za 14 dní
Sdílet

Belimo NMC24A-MP – servopohon klapky

Komunikační servopohon určený k polohování klapek v technických systémech budov. Může pracovat s analogovým řídicím signálem Y nebo přijímat digitální řídicí signál přes MP-Bus. Umožňuje připojení pasivního či aktivního snímače nebo spínacího kontaktu a předání jeho signálu do nadřazeného systému přes MP-Bus.

Hlavní vlastnosti a parametry

  • Točivý moment: 10 Nm; velikost klapky: až přibl. 2 m².
  • Napájení: AC/DC 24 V, 50/60 Hz; příkon: 4 W při provozu a 1.5 W v klidu.
  • Modulační řízení a komunikace MP-Bus; pracovní rozsah Y: 2...10 V, zpětnovazební signál polohy U: 2...10 V.
  • Doba chodu motoru: 35 s / 90°; nastavitelná doba chodu: 20...75 s.
  • Úhel otáčení: max. 95°, s možností omezení na obou stranách mechanickými dorazy.
  • Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností blokování.
  • Montáž na hřídel: univerzální svorka 8...26.7 mm; připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Značka
    Belimo
  • Kód
    NMC24A-MP
  • ean13
    7630498113253

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    4 W
  • Příkon (přidržování)
    1.5 W
  • Jmenovitý výkon
    7 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    35 s / 90°
  • Proměnná doba chodu motoru
    20...75 s
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    10 Nm
  • Směr pohybu – motor
    Volitelné přepínačem 0/1
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 8...26.7 mm

Techniczna karta katalogowa

Ke stažení (1.97MB)

Instrukcja montażu

Ke stažení (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Ke stažení (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Ke stažení (32.77KB)

Environmental Declaration – NM..

Ke stažení (72.38KB)
