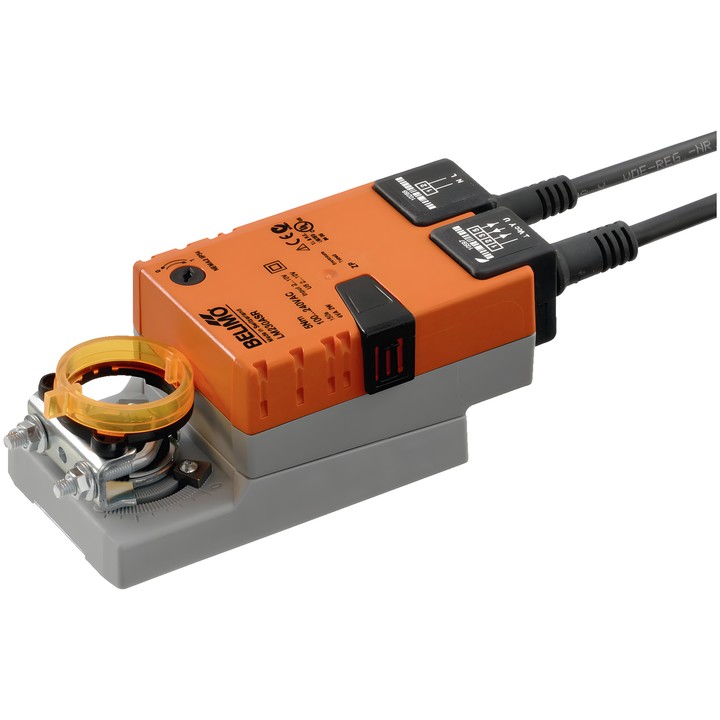

Belimo LM230ASR - Drehantrieb für Klappen

Belimo LM230ASR - Drehantrieb für Klappen

Belimo
743,94 zł
Bruttopreis
604,83 zł tax excluded

Modulierender Belimo LM230ASR-Antrieb für Klappen mit einem Drehmoment von 5 Nm. Versorgung AC 100...240 V, Ansteuerungsbereich 2...10 V und Rückmeldesignal 2...10 V.

Die Laufzeit beträgt 150 s / 90°. Der Antrieb verfügt über eine universelle Wellenklemme 6...20 mm und die Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LM230ASR

Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Er wird mit einem modulierenden Signal angesteuert und gibt ein Positionsrückmeldesignal aus.

Wichtigste Merkmale und Parameter

  • Drehmoment: 5 Nm.
  • Bemessungsspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Ansteuerungsbereich Y: 2...10 V; Rückmeldung U: 2...10 V.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: Max. 95°.
  • Leistungsaufnahme im Betrieb: 2 W; im Ruhezustand: 1 W; zur Dimensionierung der Leitungen: 4 VA.
  • Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Arretiermöglichkeit.
  • Universelle Wellenklemme 6...20 mm; mechanische Drehwinkelanschläge und Stellungsanzeige.
  • Spannungsanschluss: Kabel 1 m, 2x 0.75 mm²; Steueranschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LM230ASR
  • ean13
    7630498112195

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    4 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Spannungsanschluss
    Kabel 1 m, 2x 0.75 mm²
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm
  • Steueranschluss
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Download (1.2MB)

Instrukcja montażu

Download (507.41KB)

EU Declaration of Conformity – LM230ASR

Download (32.76KB)

Environmental Declaration – LM..

Download (72.44KB)
