Belimo SF24A-MP - Drehantrieb für Klappen mit Sicherheitsfunktion

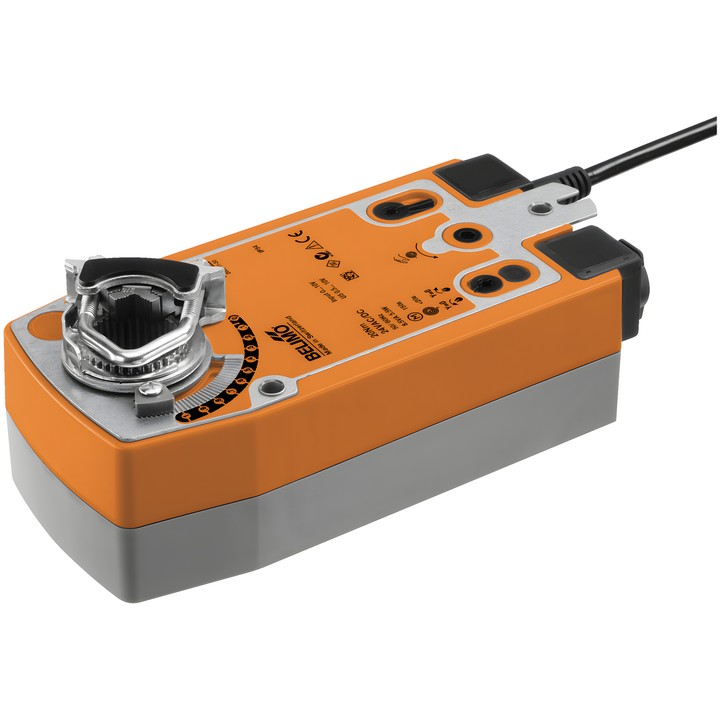

Belimo SF24A-MP

Kommunikationsfähiger Drehantrieb mit Sicherheitsfunktion zur Verstellung von Klappen in Heizungs-, Lüftungs- und Klimaanlagen. Geeignet für Luftklappen mit einer Fläche von bis zu ca. 4 m². Der Antrieb kann mit einem analogen Stellsignal Y betrieben werden oder ein digitales Stellsignal über MP-Bus empfangen.

Wichtigste Merkmale und Parameter

• Drehmoment von Motor und Sicherheitsfunktion: 20 Nm.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Steuerung: 2...10 V; Kommunikation über MP-Bus, max. 8 Knoten.
• Positionsrückmeldesignal U: 2...10 V im konventionellen Betrieb. Beim Betrieb über MP-Bus dient Anschluss U als Kommunikationsschnittstelle und liefert kein analoges Messsignal.
• Verarbeitung von Signalen eines passiven oder aktiven Sensors oder eines Schaltkontakts und Übertragung über MP-Bus.
• Motorlaufzeit: 150 s / 90°; einstellbare Motorlaufzeit: 70...220 s.
• Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
• Drehwinkel: max. 95°; Einstellung über mechanische Endanschläge.
• Manuelle Verstellung mit Kurbel und Verriegelungsschalter; mechanische Stellungsanzeige.
• Universalklemme für Wellen 10...25.4 mm; Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme im Betrieb: 8.5 W; in Ruhestellung: 3.5 W; zur Kabeldimensionierung: 11 VA.
• Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Die Geräteparameter können mit Belimo Assistant 2 geändert werden. Die Motordrehrichtung wird mit dem Schalter L/R gewählt; die Wirkrichtung der Sicherheitsfunktion wird durch die Montageart L/R bestimmt.
