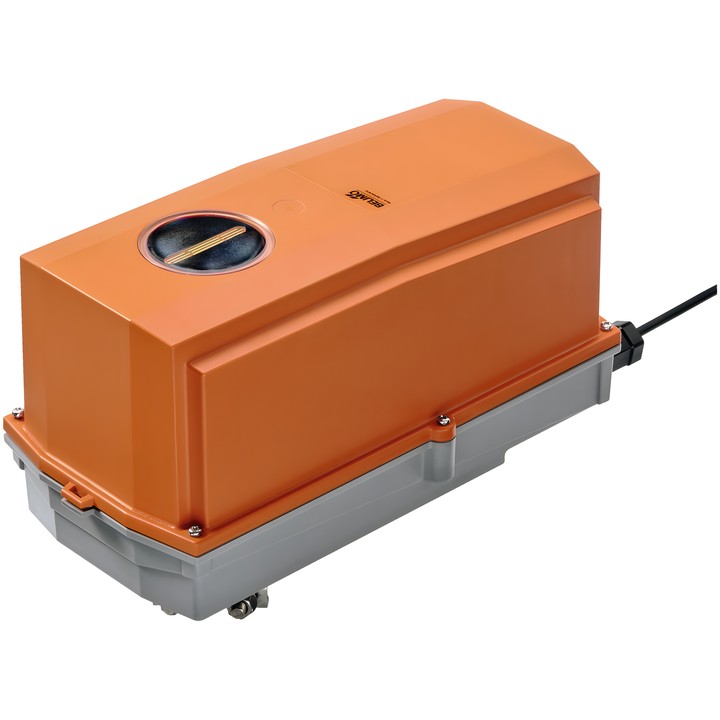

Belimo SMQ24G-MF – Klappenantrieb

Konfigurierbarer Drehantrieb zur Regelung von Klappen in HVAC-Anlagen, vergleichbaren Industrieanlagen und technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 3.2 m² vorgesehen.

Wichtigste Merkmale

• Drehmoment: 16 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V. Die Bereiche sind konfigurierbar.
• Motorlaufzeit: 7 s / 90°; einstellbare Laufzeit: 7...35 s.
• Drehwinkel: max. 95°, mit einstellbaren mechanischen Anschlägen; minimal zulässiger Drehwinkel: 30°.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Taste, mit Verriegelungsmöglichkeit unter der Schutzabdeckung.
• Universelle Wellenklemme 12...26.7 mm und mechanische Stellungsanzeige.
• Anschluss: Kabel 1 m, 4x 0.75 mm², halogenfrei.
• Leistungsaufnahme: 15 W im Betrieb und 2 W in Ruhestellung; Bemessungsleistung zur Kabeldimensionierung: 26 VA.
• Schutzart IEC/EN: IP66/67; Umgebungstemperatur: -30...40°C [-22...104°F].

Die Parameter können mit Belimo Assistant 2 oder ZTH EU geändert werden. Beim erstmaligen Einschalten der Versorgung passt sich der Antrieb an den mechanischen Bewegungsbereich an.
