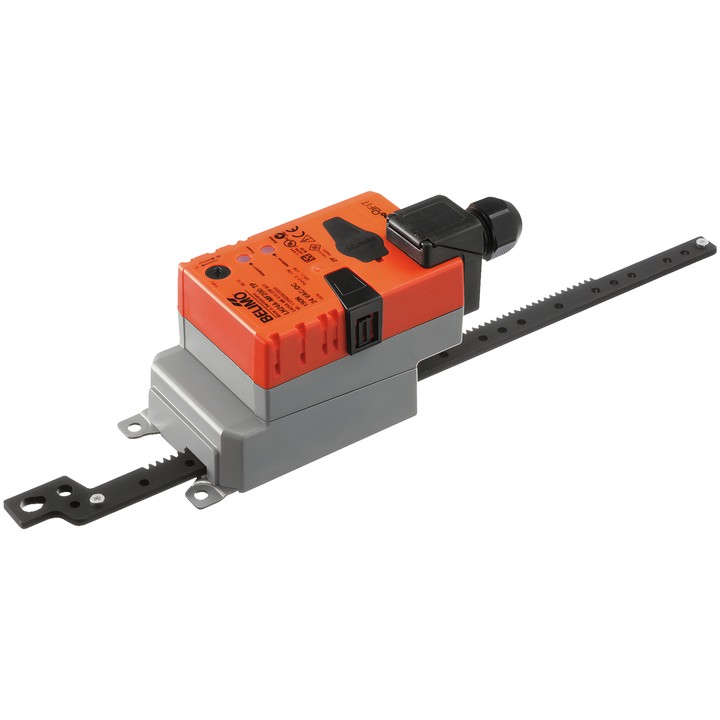

Belimo LH24A-MP200-TP - servomoteur linéaire 150 N

Belimo LH24A-MP200-TP

Servomoteur linéaire destiné à la régulation de clapets et de vannes à guillotine dans les installations techniques des bâtiments. Il prend en charge la commande par signal analogique et la communication MP-Bus. Il permet de traiter le signal d’un capteur raccordé et de le transmettre via MP-Bus.

Caractéristiques principales

• Force d’actionnement : 150 N ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante avec communication ; plage de fonctionnement Y : 2...10 V et signal de retour U : 2...10 V.
• Communication : MP-Bus.
• Course : 200 mm ; max. 200 mm, réglable par incréments de 20 mm.
• Temps de course du moteur : 150 s / 100 mm ; réglable : 70...270 s / 100 mm.
• Consommation en fonctionnement : 2.5 W ; à l’arrêt : 1.2 W ; pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Sélection du sens de déplacement par commutateur ; déplacement manuel par bouton-poussoir avec possibilité de verrouillage.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
