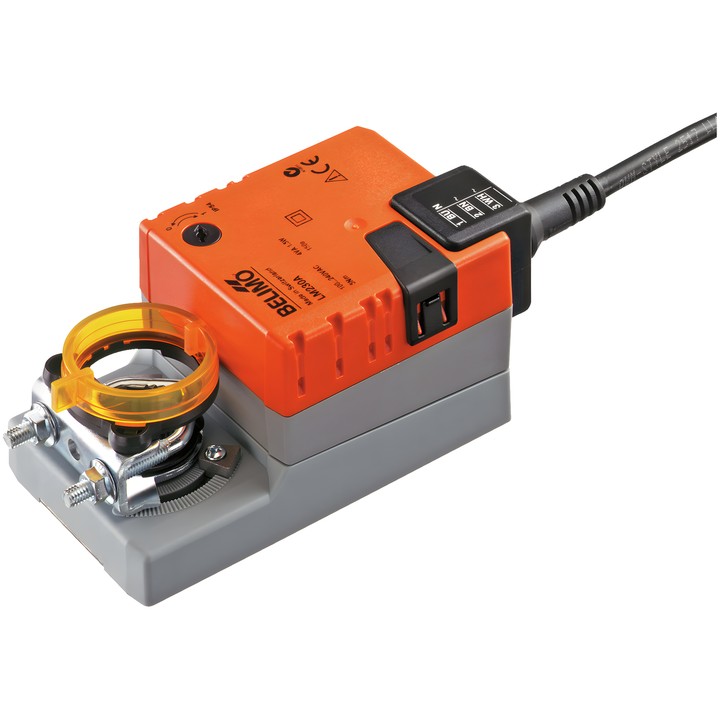

Servomoteur de registre Belimo LM230A

Le LM230A est un servomoteur destiné au réglage des registres d’air dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et paramètres principaux

• Couple moteur : 5 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Tout ou Rien, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
• Sens de rotation sélectionnable par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; l’angle de rotation est limité des deux côtés par des butées mécaniques réglables.
• Raccordement mécanique : collier universel pour arbre de 6...20 mm. Indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Consommation en fonctionnement : 1.5 W ; en position de repos : 0.5 W ; puissance pour le dimensionnement des câbles : 3.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
