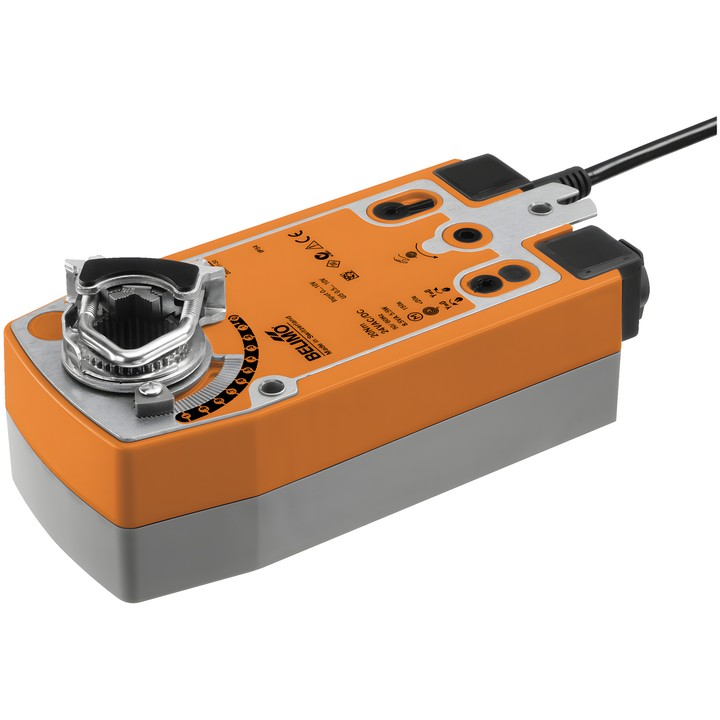

Belimo SF24A-MP - servomoteur rotatif pour registres avec fonction de sécurité

Belimo SF24A-MP

Servomoteur rotatif communicant avec fonction de sécurité pour le positionnement des registres dans les installations de chauffage, de ventilation et de climatisation. Conçu pour les registres d’air d’une surface allant jusqu’à env. 4 m². Il peut fonctionner avec un signal de commande analogique Y ou recevoir un signal de commande numérique via MP-Bus.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; communication via MP-Bus, 8 nœuds max.
• Signal de retour de position U : 2...10 V en fonctionnement conventionnel. En fonctionnement via MP-Bus, le raccordement U sert d’interface de communication et ne fournit pas de signal de mesure analogique.
• Traitement des signaux provenant d’un capteur passif, d’un capteur actif ou d’un contact de commutation, puis transmission via MP-Bus.
• Temps de course du moteur : 150 s / 90° ; temps de course du moteur réglable : 70...220 s.
• Temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglage à l’aide de butées mécaniques de fin de course.
• Réglage manuel à l’aide d’une manivelle et d’un interrupteur de verrouillage ; indicateur mécanique de position.
• Bride universelle pour arbres 10...25.4 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Consommation électrique en fonctionnement : 8.5 W ; en position de repos : 3.5 W ; pour le dimensionnement des câbles : 11 VA.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Les paramètres de l’appareil peuvent être modifiés à l’aide de Belimo Assistant 2. Le sens de rotation du moteur se sélectionne avec le commutateur L/R ; le sens d’action de la fonction de sécurité dépend du mode de montage L/R.
