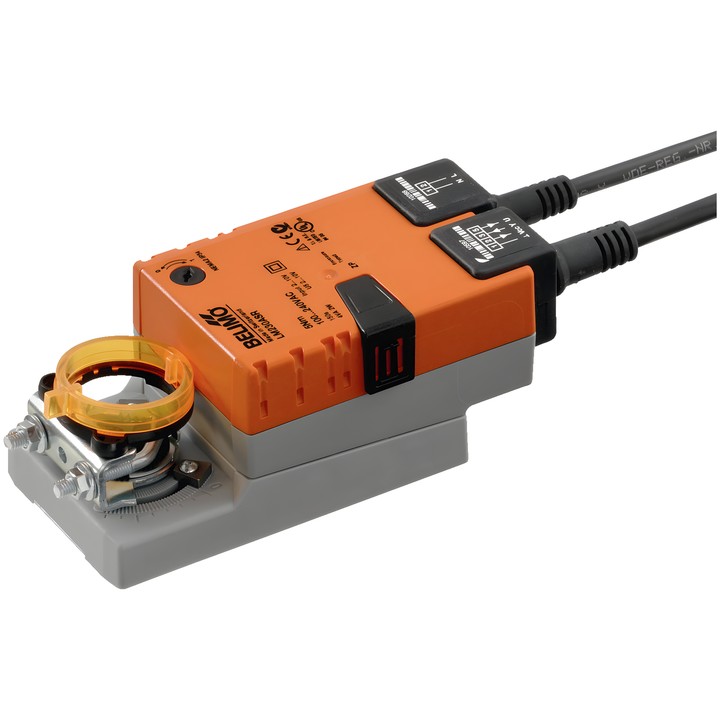

Belimo LM230ASR - servomoteur rotatif pour clapets

Belimo LM230ASR - servomoteur rotatif pour clapets

Belimo
743,94 zł
TTC
604,83 zł tax excluded

Servomoteur modulant Belimo LM230ASR pour clapets, avec un couple de 5 Nm. Alimentation AC 100...240 V, plage de commande 2...10 V et signal de retour 2...10 V.

Le temps de course est de 150 s / 90°. Le servomoteur est doté d'un collier d'arbre universel de 6...20 mm et d'un indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo LM230ASR

Servomoteur rotatif destiné à la régulation des clapets dans les installations techniques des bâtiments. Commandé par un signal modulant, il transmet un signal de retour de position.

Caractéristiques et paramètres principaux

  • Couple : 5 Nm.
  • Tension assignée : AC 100...240 V ; fréquence : 50/60 Hz.
  • Plage de commande Y : 2...10 V ; retour U : 2...10 V.
  • Temps de course du moteur : 150 s / 90° ; angle de rotation : Max. 95°.
  • Puissance absorbée en fonctionnement : 2 W ; au repos : 1 W ; pour le dimensionnement des câbles : 4 VA.
  • Sens de déplacement sélectionnable par commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Collier d'arbre universel de 6...20 mm ; butées mécaniques d'angle de rotation et indicateur de position.
  • Raccordement d'alimentation : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    LM230ASR
  • EAN13
    7630498112195

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    4 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Temps de course (moteur)
    150 s / 90°
  • Raccordement électrique
    Câble 1 m, 2x 0.75 mm²
  • Température ambiante
    -30...50°C [-22...122°F]
  • Couple
    5 Nm
  • Sens de déplacement – moteur
    Sélectionnable par commutateur 0/1
  • Angle de rotation
    95°
  • Raccordement mécanique
    Collier universel 6...20 mm
  • Raccordement de commande
    Câble 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Téléchargement (1.2MB)

Instrukcja montażu

Téléchargement (507.41KB)

EU Declaration of Conformity – LM230ASR

Téléchargement (32.76KB)

Environmental Declaration – LM..

Téléchargement (72.44KB)
