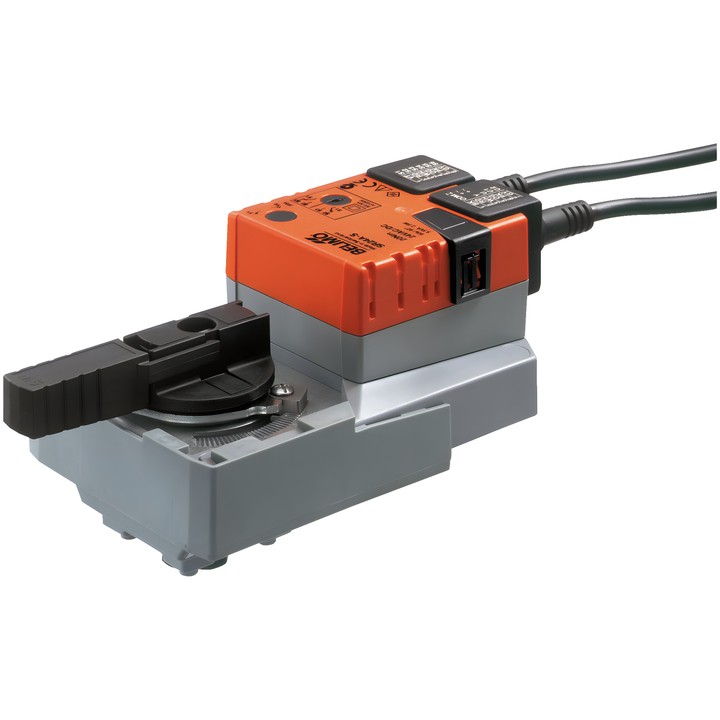

Belimo SR24A-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo SR24A-S - servomoteur rotatif pour vannes à boisseau sphérique

Belimo
894,26 zł
TTC
727,04 zł tax excluded

Servomoteur rotatif pour vannes à boisseau sphérique avec un couple de 20 Nm. Alimentation AC/DC 24 V, commande Tout ou Rien ou 3 points et durée de course de 90 s / 90°.

Équipé d’un contact auxiliaire réglable 1x SPDT, 0...100%, d’un bouton de commande manuelle et d’un indicateur mécanique de position. Indice de protection IP54.

Livraison sous environ 14 jours
Partager

Servomoteur rotatif Belimo SR24A-S

Belimo SR24A-S est un servomoteur rotatif pour vannes à boisseau sphérique. Il prend en charge une commande Tout ou Rien ou 3 points et est équipé d’un contact auxiliaire intégré et réglable.

Caractéristiques principales et données techniques

  • Couple moteur : 20 Nm ; durée de course : 90 s / 90°.
  • Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
  • Puissance absorbée : 2.5 W en fonctionnement et 0.2 W au repos ; puissance de dimensionnement : 5.5 VA.
  • Contact auxiliaire : 1x SPDT, réglable dans la plage 0...100%.
  • Raccordements alimentation/commande et contact auxiliaire : câble de 1 m, 3x 0.75 mm² pour chaque raccordement.
  • Commande manuelle par bouton avec possibilité de verrouillage ; indicateur mécanique de position amovible.
  • Angle de rotation réglable à l’aide de butées mécaniques.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

  • Marque
    Belimo
  • Référence
    SR24A-S
  • EAN13
    7630498114823

  • Tension AC/DC
    AC/DC 24 V
  • Raccordement du contact auxiliaire
    Câble 1 m, 3x 0.75 mm²
  • Puissance absorbée (en mouvement)
    2.5 W
  • Consommation électrique (maintien)
    0.2 W
  • Puissance nominale
    5.5 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Contacts auxiliaires
    1x SPDT
