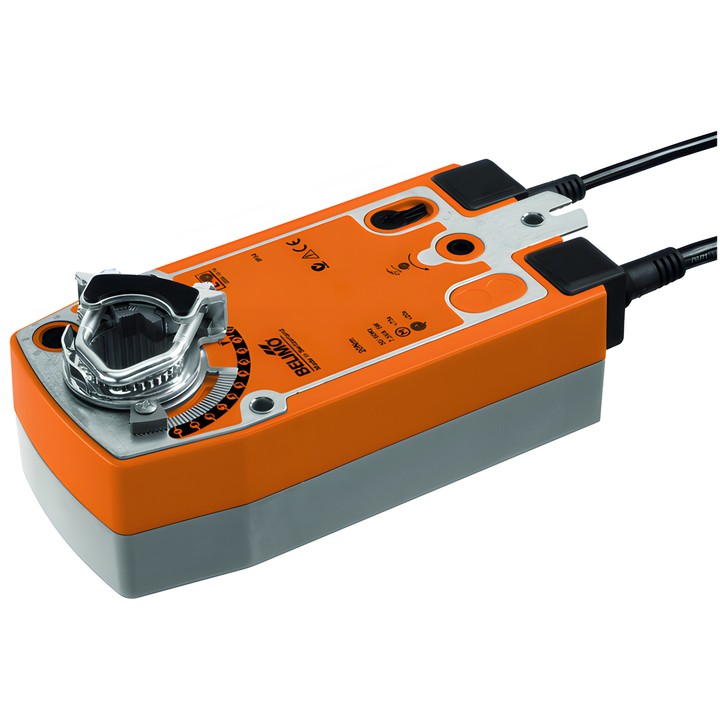

Belimo NF24A-SZ-S2 - servomoteur rotatif analogique avec fonction de sécurité

Belimo NF24A-SZ-S2

Servomoteur rotatif analogique avec fonction de sécurité destiné au positionnement des registres et des vannes dans les installations de bâtiment. Selon la fiche technique, il est prévu pour des registres d’air d’une surface allant jusqu’à environ 2 m². En fonctionnement, il positionne le registre en fonction du signal de commande et tend le ressort de rappel ; une coupure d’alimentation ramène le registre en position de sécurité.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 10 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• 2 contacts auxiliaires intégrés : 2x SPDT, 1x 10% / 1x 11...100%.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglable à l’aide d’une butée mécanique.
• Sens de rotation du moteur sélectionnable par commutateur L/R ; sens de la fonction de sécurité sélectionné par le montage L/P.
• Manœuvre manuelle par manivelle et verrouillage de la position par commutateur de blocage.
• Raccordement mécanique : borne universelle 10...25.4 mm.
• Consommation en fonctionnement : 2.9 W ; à l’arrêt : 1.1 W ; puissance nominale : 4.7 VA.
• Raccordement alimentation / commande : câble 1 m, 4x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 6x 0.75 mm².
• Indice de protection du boîtier IEC/EN : IP54 ; température ambiante : -30...50°C [-22...122°F].
