Belimo NR24A-SZ - servomoteur rotatif analogique pour vannes à boisseau sphérique

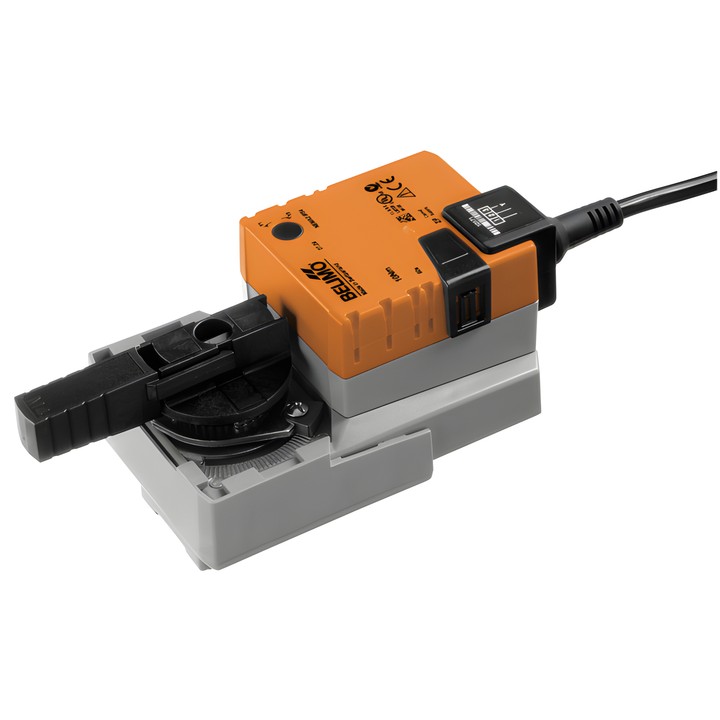

Servomoteur rotatif Belimo NR24A-SZ

Servomoteur analogique pour vannes à boisseau sphérique, conçu pour les systèmes fixes de chauffage, de ventilation et de climatisation. Il se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis centrale unique.

Caractéristiques et paramètres principaux

• Couple du moteur : 10 Nm.
• Tension nominale : AC/DC 24 V ; plage de fonctionnement de l’alimentation : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Plage de fonctionnement du signal de commande Y : 0.5...10 V ; signal de recopie U : 0.5...10 V.
• Temps de course du moteur : 90 s / 90°.
• Puissance absorbée en fonctionnement : 2.5 W ; à l’arrêt : 0.4 W ; puissance nominale : 5 VA.
• Raccordement de l’alimentation et de la commande : Câble 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; angle de rotation réglable par butées mécaniques.
• Indice de protection du boîtier IEC/EN : IP54 ; degré de protection NEMA/UL : NEMA 2.
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. Le fonctionnement en parallèle de plusieurs servomoteurs est possible après vérification des données d’exploitation.
