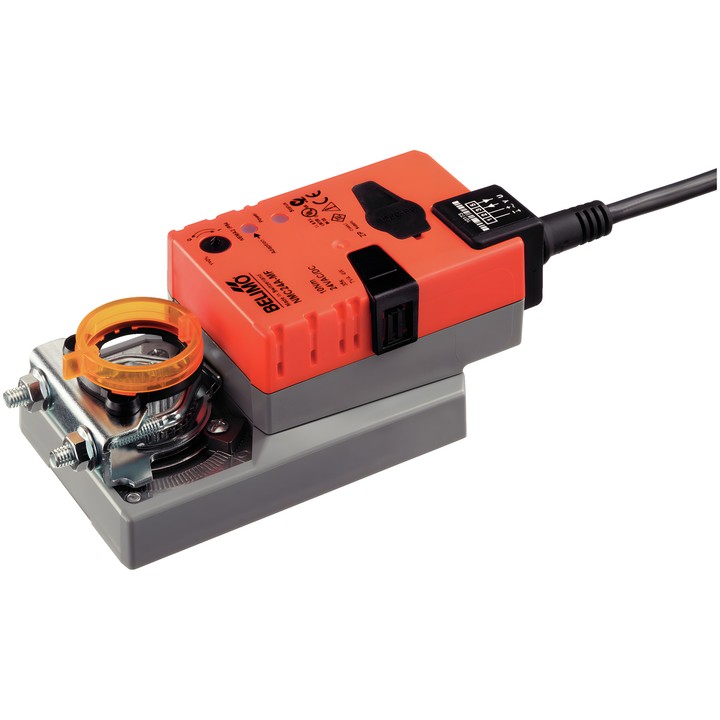

Belimo NMC24A-MP - Klappenantrieb

Belimo NMC24A-MP - Klappenantrieb

Belimo
921,49 zł
Bruttopreis
749,18 zł tax excluded

Kommunikationsfähiger Klappenantrieb mit einem Drehmoment von 10 Nm, Versorgungsspannung AC/DC 24 V und MP-Bus-Kommunikation. Die Motorlaufzeit beträgt 35 s / 90°.

Unterstützt die analoge Ansteuerung mit 2...10 V sowie die Übertragung des Signals eines angeschlossenen Sensors über MP-Bus. Ausgestattet mit einer Universal-Wellenklemme für 8...26.7 mm und manueller Verstellung per Drucktaste.

Lieferung in ca. 14 Tagen
Teilen

Belimo NMC24A-MP – Klappenantrieb

Kommunikationsfähiger Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Er kann mit einem analogen Steuersignal Y betrieben werden oder ein digitales Steuersignal über MP-Bus empfangen. Der Anschluss eines passiven oder aktiven Sensors oder eines Schaltkontakts ist möglich; dessen Signal kann über MP-Bus an das übergeordnete System übertragen werden.

Wichtigste Merkmale und Kenndaten

  • Drehmoment: 10 Nm; Klappengröße: bis ca. 2 m².
  • Versorgung: AC/DC 24 V, 50/60 Hz; Leistungsaufnahme: 4 W im Betrieb und 1.5 W im Ruhezustand.
  • Modulierende Regelung und MP-Bus-Kommunikation; Arbeitsbereich Y: 2...10 V, Positionsrückmeldesignal U: 2...10 V.
  • Motorlaufzeit: 35 s / 90°; einstellbare Laufzeit: 20...75 s.
  • Drehwinkel: max. 95°, beidseitig durch mechanische Anschläge begrenzbar.
  • Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Wellenmontage: Universalklemme 8...26.7 mm; Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Marke
    Belimo
  • Artikel-Nr.
    NMC24A-MP
  • ean13
    7630498113253

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    4 W
  • Leistungsaufnahme (Halten)
    1.5 W
  • Nennleistung
    7 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    35 s / 90°
  • Variable Motorlaufzeit
    20...75 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    10 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 8...26.7 mm

Techniczna karta katalogowa

Download (1.97MB)

Instrukcja montażu

Download (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Download (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Download (32.77KB)

Environmental Declaration – NM..

Download (72.38KB)
