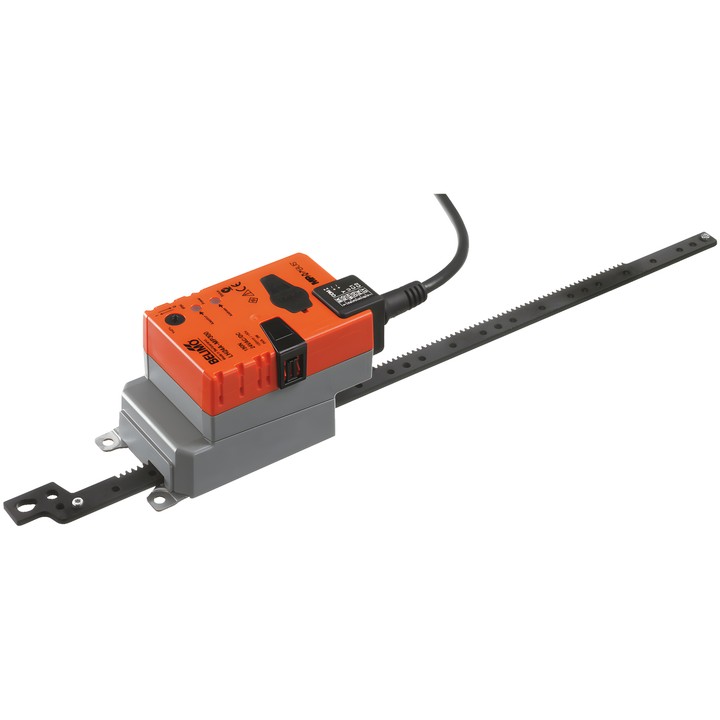

Belimo LH24A-MP300 - servomoteur linéaire

Belimo LH24A-MP300 – servomoteur linéaire

Servomoteur destiné à la régulation des registres et des vannes à tiroir dans les installations fixes de chauffage, ventilation et climatisation. Compatible avec la commande analogique et la communication MP-Bus. Il peut convertir le signal d’un capteur raccordé en vue de sa transmission via MP-Bus.

Caractéristiques et spécifications principales

• Force d’actionnement : 150 N ; dimension du registre d’air : jusqu’à env. 1 m².
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante ; plage de fonctionnement Y : 2...10 V, signal de recopie U : 2...10 V ; communication MP-Bus.
• Course : max. 300 mm, réglable par incréments de 20 mm ; la course peut être limitée par des butées mécaniques des deux côtés.
• Temps de course du moteur : 150 s / 100 mm ; temps de course réglable : 70...270 s / 100 mm.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 1.3 W ; pour le dimensionnement des câbles : 5 VA.
• Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
