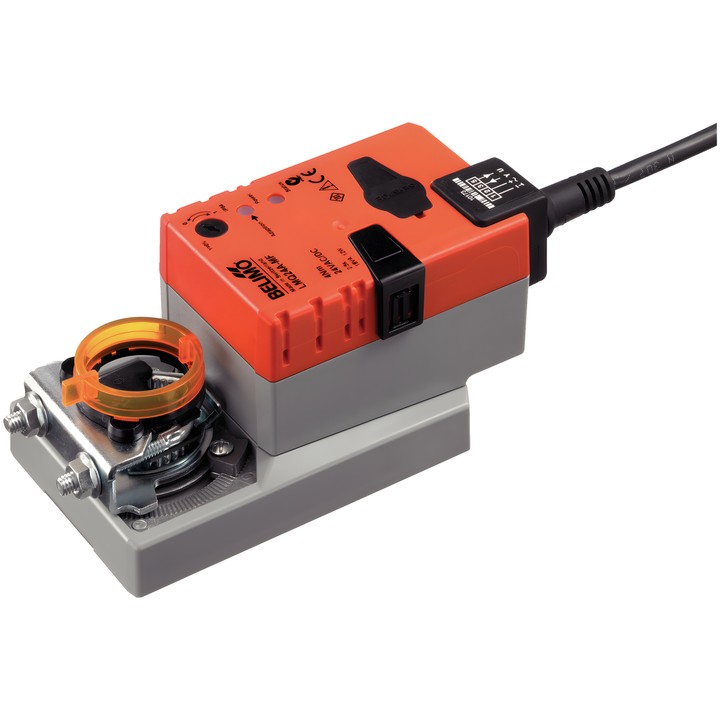

Belimo LMQ24A-MF - servomoteur de registre à commande analogique

Belimo LMQ24A-MF est un servomoteur configurable destiné à la régulation des registres dans les installations fixes de chauffage, ventilation et climatisation. Il est conçu pour les registres d’air d’une surface maximale d’env. 0.8 m². La position est déterminée par le signal de commande analogique Y, tandis que le signal U transmet l’information de position.

Caractéristiques principales

• Couple du moteur : 4 Nm ; alimentation : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de position : 2...10 V. Les plages de signal sont configurables.
• Temps de course du moteur : 2.5 s / 90° ; temps de course réglable : 2.5...10 s.
• Angle de rotation : max. 95°, avec butées mécaniques réglables des deux côtés ; angle de rotation minimal autorisé : 30°.
• Sens de déplacement sélectionné par le commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Raccordement mécanique : collier universel 8...26.7 mm ; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Puissance absorbée en fonctionnement : 13 W ; au repos : 2 W ; puissance de dimensionnement pour le choix des câbles : 23 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Les paramètres peuvent être configurés avec Belimo Assistant 2 ou ZTH EU. Lors de la première mise sous tension, le servomoteur s’adapte à la plage de mouvement mécanique.
