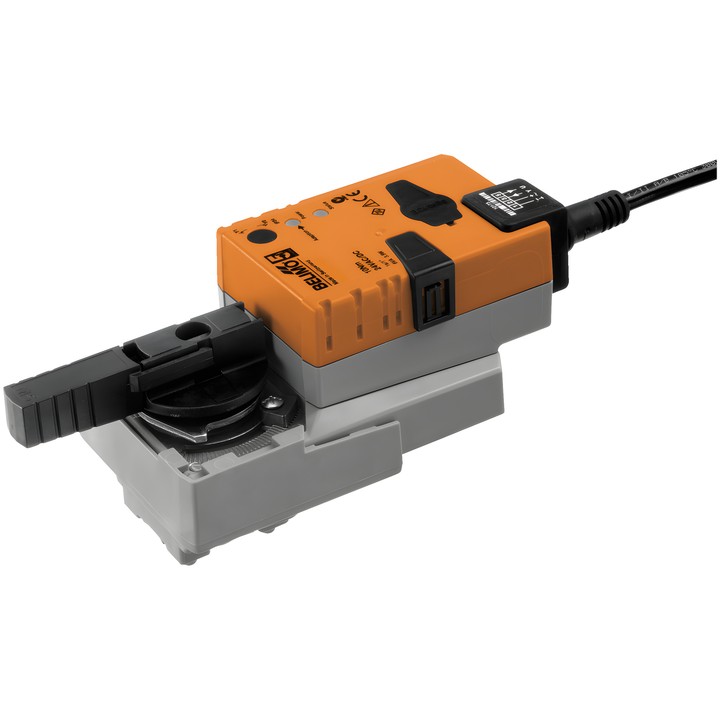

Belimo NR24A-MP - servomoteur rotatif pour vannes à boisseau sphérique

Belimo NR24A-MP – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif communicant avec une plage de mouvement réglable et une fonction de conversion des signaux de capteurs. Il peut fonctionner avec un signal de commande analogique Y ou recevoir un signal de commande numérique via MP-Bus.

Caractéristiques et paramètres principaux

• Couple du moteur : 10 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour U : 2...10 V.
• Communication MP-Bus ; 8 nœuds MP-Bus au maximum.
• Durée de course du moteur : 90 s / 90° ; durée de course réglable : 45...170 s.
• Puissance absorbée en fonctionnement : 3.5 W ; au repos : 1.2 W ; pour le dimensionnement des câbles : 6 VA.
• Raccordement de l'alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Angle de rotation réglable avec butées mécaniques ; adaptation de la plage de réglage lors de la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

En fonctionnement via MP-Bus, le raccordement U sert d'interface de communication et ne fournit pas de signal de mesure analogique. Les paramètres de l'appareil peuvent être modifiés à l'aide de Belimo Assistant 2.
