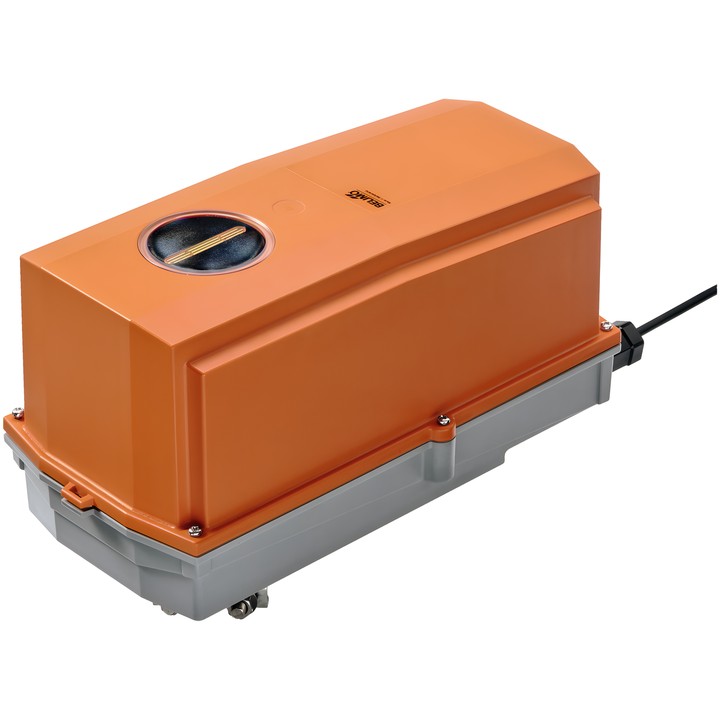

Belimo SMQ24G-SR – servomoteur de volet

Servomoteur rotatif destiné au positionnement de volets dans les installations HVAC, les installations industrielles comparables et les installations techniques des bâtiments. Il est prévu pour des volets d’air d’une surface allant jusqu’à env. 3.2 m². Le boîtier de protection IP66/67 permet une utilisation en extérieur dans la plage de température ambiante indiquée.

Caractéristiques et spécifications principales

• Couple : 16 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 7 s / 90° ; angle de rotation : max. 95°, avec butées mécaniques réglables et un angle minimal admissible de 30°.
• Sens de déplacement sélectionnable par commutateur 0/1 ; indicateur mécanique de position.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage, sous le boîtier de protection.
• Raccordement mécanique : collier universel 12...26.7 mm ; raccordement électrique : câble de 1 m, 4x 0.75 mm², FRNC (sans halogène).
• Consommation pendant le mouvement : 15 W ; en position de repos : 2 W ; puissance de dimensionnement des câbles : 26 VA.
• Indice de protection IEC/EN : IP66/67 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Lors de la première mise sous tension, le servomoteur adapte la plage de fonctionnement et le signal de retour à la plage de réglage mécanique. L’adaptation peut également être lancée par le bouton-poussoir.
