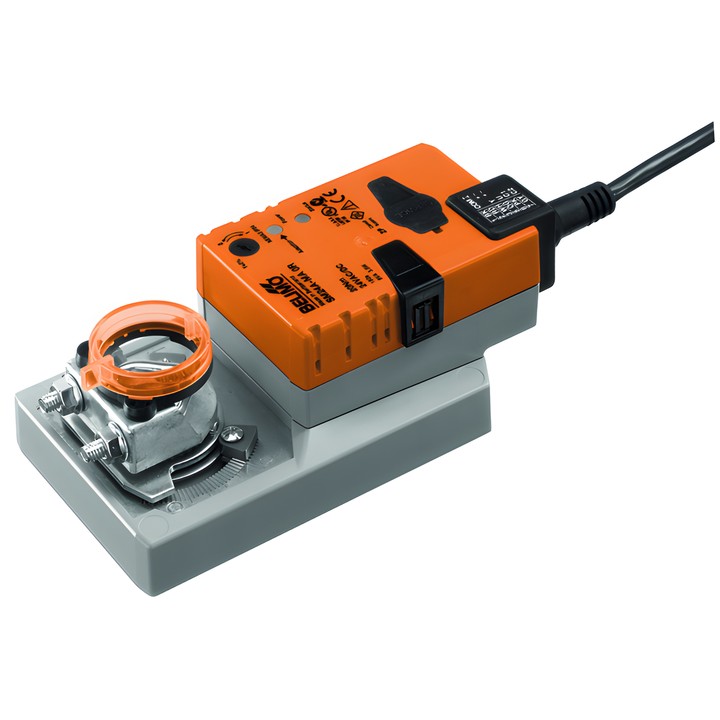

Belimo SM24A-PC – servomoteur rotatif pour registres

Servomoteur configurable destiné au positionnement des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 4 m². Le signal de commande 0...20 V PhC définit la position du servomoteur, tandis que le signal de retour 2...10 V permet une lecture électrique de la position.

Caractéristiques principales

• Couple : 20 Nm ; alimentation : AC/DC 24 V.
• Commande modulante : 0...20 V PhC ; retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course réglable : 90...350 s.
• Angle de rotation : max. 95°, avec possibilité de le limiter à l’aide de butées mécaniques des deux côtés.
• Le sens de rotation du moteur se sélectionne à l’aide du commutateur 0/1.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Étrier de montage universel réversible 10...20 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].
• Consommation électrique en fonctionnement : 3.5 W ; en position de repos : 1.25 W ; puissance de dimensionnement des câbles : 6 VA.

Les paramètres du servomoteur peuvent être modifiés à l’aide des outils de service MFT-P ou ZTH EU. L’adaptation de la plage de réglage peut être lancée manuellement.
