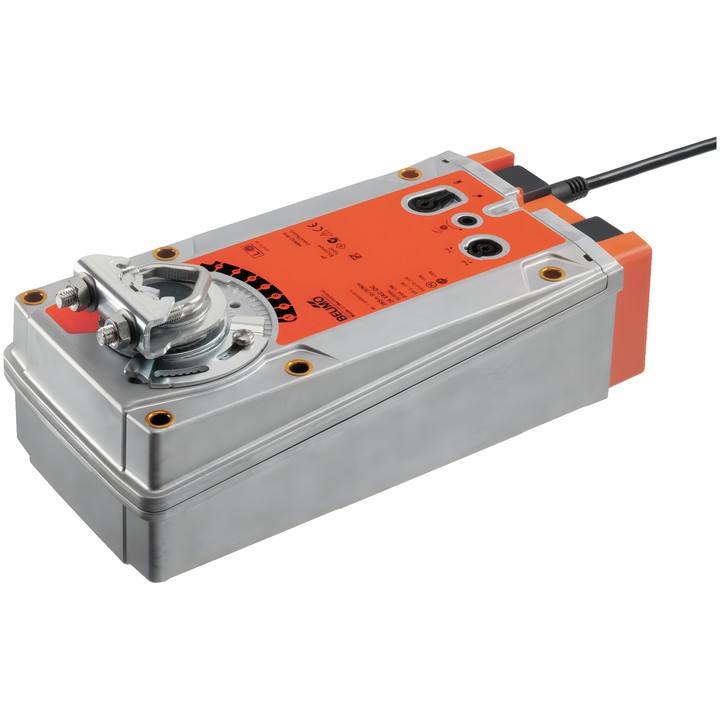

Belimo EF24A-MP - servomoteur rotatif pour registres avec fonction de sécurité

Belimo EF24A-MP – servomoteur pour registres

Ce servomoteur rotatif communicant avec fonction de sécurité est conçu pour la régulation des registres dans les installations fixes de chauffage, de ventilation et de climatisation. En fonctionnement, l’entraînement positionne le registre et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort amène le registre en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 30 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Communication MP-Bus ; maximum 8 nœuds MP-Bus.
• Plage de fonctionnement du signal de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course réglable : 60...150 s.
• Temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95°, réglable à l’aide de butées mécaniques.
• Manœuvre manuelle par manivelle et interrupteur de blocage ; indicateur mécanique de position.
• Raccordement mécanique : collier universel pour arbres de 12...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm², sans halogène.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

En mode analogique, la tension U sert à indiquer la position du registre. En fonctionnement via MP-Bus, le raccordement U fait office d’interface de communication et ne fournit pas de tension de mesure analogique. Le servomoteur permet également de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre son signal via MP-Bus.
